陣列是AutoCAD復制的一種形式，在進行有規律的多重復制時，陣列往往比單純的復制更有優勢。在AUTOCAD中，陣列分為最基本的兩種：矩形陣列和環形陣列。

　　矩形陣列－進行按多行和多列的復制，并能控制行和列的數目以及行/列的間距。
　　環形陣列－即指定指定環形的中心，用來確定此環形（就是一個圓）的半徑。圍繞此中心進行圓周上的等距復制。并能控制復制對象的數目并決定是否旋轉副本。

　　具體的命令按鈕和菜單：我們可以單擊“修改”工具欄上的“陣列”按鈕?；蛘卟藛巍靶薷摹保瓣嚵小?。在命令行輸入命令：_array，最后都能打開“陣列”對話框。

　　下面分別針對矩形陣列和環形陣列的不同選項進行講解。

　　矩形陣列的選項和步驟

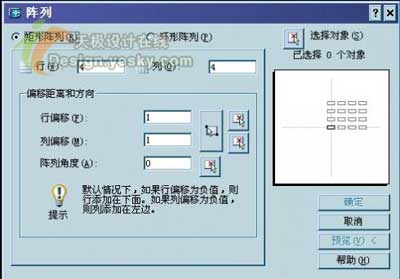

　　進入對話框后，選擇“矩形陣列”單選選項，如圖。

　　對話框參數：

　　1.行/列――指定陣列中的行/列數。

　　指定要陣列生成對象的行數和列數。如果只指定了一行（列），則必須指定多列（行）。如果為此陣列指定了許多行和許多列，AutoCAD 可能要花費一些時間來創建副本。

　　2.選擇對象

　　單擊“選擇對象”按鈕，會臨時關閉“陣列”對話框，在繪圖區域中選擇要進行陣列的對象。

　　3.偏移距離和方向

　　1）在“行偏移”和“列偏移”框中，輸入行偏移和列偏移。

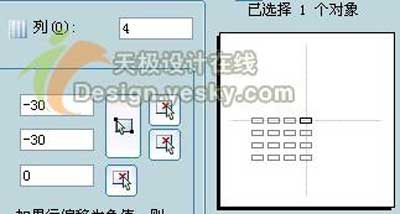

　　要注意的是，如果為負值，則表示在X/Y軸負方向進行陣列。初學者對這一點要分清，防止出現錯誤的陣列結果。如圖。

　　或者用指定兩點距離的方法確定行/列間距：

　　單擊“拾取行列偏移”按鈕，單擊指定兩個點，此兩點的距離同時決定行和列的水平和垂直間距。

　　單擊“拾取行偏移”或“拾取列偏移”按鈕，同樣用指定點的方法，分別指定水平和垂直間距。

　　此時會臨時關閉“陣列”對話框，AutoCAD 提示指定兩點，這兩個點之間的距離和方向來指定上述偏移的值，

　　AUTOCAD會自動測量此兩點間距離并顯示在行/列偏移的框里。

　　2）陣列角度

　　指定整個矩形陣列的旋轉角度。通常角度為 0，因此行和列與當前 UCS 的 X 和 Y 圖形坐標軸正交。

　　除了輸入角度數值外，還可以用指定點的方法拾取陣列角度 。

　　此時會臨時關閉“陣列”對話框，這樣可用鼠標指定兩個點，從而指定旋轉角度。

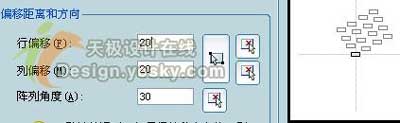

　　同樣測量角度值并顯示在對話框中，同時可以預覽。如圖。
