引言
今年，預計全球將生產超過6億部蜂窩電話。這些蜂窩電話不僅是人們的通話工具，現今最新型的蜂窩電話還可用來瀏覽Web、無線傳輸電子郵件、拍照甚至收看流式視頻。消費者對這些“豐富功能”的需求給電話制造商們帶來了越來越大的壓力，它們必須把這些功能放進越來越小的電話中，同時還要保證電池的使用時間。
從圖1所示的方框圖中很容易理解，功能越多就需要在不同的功率級有更多的低壓輸出軌。而且，為多個顯示屏提供背光照明以及驅動多種“指示”燈的需求也在增加。例如，手機具有一個主顯示器以用來觀看文本、圖形或照片，一個副顯示器來顯示時間、日期或來電號碼，一個用作照相機閃光燈或為視頻捕捉而置于手電筒模式的白光LED，以及一個照相機在使用時發出紅光的LED，這種情況并不罕見。

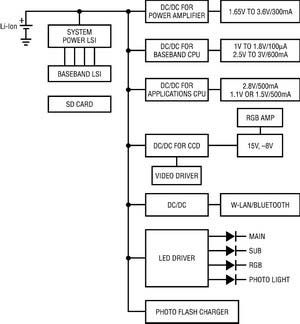

圖1 最新型蜂窩電話方框圖凌特公司電源業務部產品

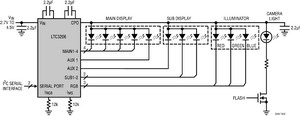

圖2 配置成驅動4個顯示屏的LTC3206
為什么選擇白光LED？
白光發光二級管(LED)與CCFL和電致發光背光照明器件相比，具有更長的壽命和更低的功耗。大多數LED廠商都表示其產品在標稱工作條件下具有10萬小時的使用壽命，電源輸入到光輸出的效率可高于80%。自從1993年首次發布藍光LED(波長為470nm)以來，從紫外光到黃光的不同顏色基于氮化物LED使LED的應用日趨豐富。不過，只是在最近五、六年的時間里，器件制造商才開發出可生產白光LED(波長為430-700nm)所需的化學方法和工藝技術。一般的白光LED具有15-20mA的標稱驅動電流，典型正向壓降為2.7-4.0V。對于大多數照明系統來說，需要一個LED陣列來提供全部所需光強，因此在任何驅動器設計中都必須考慮LED亮度的準確性和匹配問題。
與此同時，在過去的一段時間里，小型彩色有源矩陣TFT液晶顯示器(LCD)在蜂窩電話中的使用量一直在激增。這些LCD用來顯示各種文本數據以及圖像和照片。這些顯示器需要小型緊湊和高效的解決方案來驅動為其提供背光照明的白光LED。直到最近，這些需求相互之間一直有些矛盾，不過，最近出現的一些產品使設計人員們有了高性能背光照明技術的選擇。兩種最佳的解決方案是采用低噪聲無電感器型DC/DC轉換器(更常見的叫法是電荷泵(charge pump))或采用升壓型DC/DC轉換器。這兩種方案之間的主要區別在于是否需要電感器(磁體)以及LED是串聯還是并聯。LED背光驅動器的最佳架構是取決于每個應用的具體需求和限制條件。
